UNIDAD DE DISCO ÓPTICO

PARTES DE UNA UNIDAD DE DISCO ÓPTICO

PARTE INTERNA

PARTE FRONTAL

6.CABINAS DE ALMACENAMIENTO

CABINAS DE ALMACENAMIENTO

•  FIBRE CHANNEL

1.MSA2000fc - Fibre Channel ( Precio 13000 aprox)

2.MSA2000 Fibre Channel – model MSA2000fc G2 ( Precio 15000 aprox)

• ISCSI

1. MSA2000i - iSCSI

5.COMPARACIÓN ISCS Y FC

COMPARACIÓN ISCS Y FC

Casi desde siempre, iSCSI ha sido una tecnología a considerar en el escenario los sistemas de almacenamiento en red, aunque siempre desde una óptica de segundo plano, superado en fondo y forma por el Fibre Channel, tanto a nivel de rendimiento, la fiabilidad y la madurez. A este papel de segundón ha contribuido en gran parte el relativamente escaso número de soluciones iSCSI que han aparecido desde su presentación en 2003.

Sin embargo las cosas han cambiado: las prestaciones de iSCSI frente a Fibre Channel, así como una mayor selección y oferta de productos, demuestran que iSCSI ha madurado como una alternativa a Fibre Channel para el almacenamiento de datos en aplicaciones como mensajería, bases de datos y plataformas de trabajo en grupo. En concreto es una solución a considerar para atender las necesidades de almacenamiento de pymes y, también, de grandes empresas que pueden aplicar esta tecnología para interconectar de un modo económico y efectivo sus servidores pequeños y medios a través de redes SAN.

Frente a Fibre Channel, destaca iSCSI por su sencilla implementación y bajo coste. Hay que tener en cuenta, eso sí, que Fibre Channel ofrece velocidad y madurez; aspectos a considerar cuando se trata entornos de red con sistemas de misión crítica y grandes movimientos de datos.

Es cierto que iSCSI consume bastantes recursos de proceso de servidor, aunque los responsables de sistemas pueden reducir ese apetito aplicando tarjetas TCP Offload Engine o TOE. Con independencia de esto, en el caso de aplicaciones y de empresas que tengan un programa de licencias basado tarifa por CPU, en cualquier caso les va a resultar más interesante seguir utilizando Fibre Channel.

Falta de interoperabilidad:

La interoperabilidad, o mejor dicho su falta, ha sido el gran obstáculo de iSCSI en la empresa. iSCSI es un estándar, aunque la mayoría las compañías que comercializan sistemas operativos no lo incluyan por defecto en sus soluciones. Como consecuencia de esto, los suministradores de equipos iSCSI se han visto obligados a crear dispositivos propietarios. La situación, sin embargo, ha cambiado y casi todos los suministradores de sistemas operativos incluyen el software activador iSCSI.

El factor coste:

Los resultados de las pruebas muestran que desde el punto de vista del rendimiento, iSCSI es un gran rival para Fibre Channel. No obstante, el gran atractivo de la primera frente a la segunda aparece cuando consideramos los costes.

Las economías de la tecnología iSCSI provienen fundamentalmente de que para conectar los servidores utiliza sistemas y protocolos de conmutación estándar y adaptadores Gigabit Ethernet. Las soluciones Fibre Channel exigen para crear la SAN inversiones en conmutadores, adaptadores de bus y cableado específicos.

Por ejemplo, el sistema AIX100 para Fibre Channel que utilizamos en las pruebas incluyendo el sistema de almacenamiento, constituido por un SAI APC, un switch Brocade Fibre Channel, dos adaptadores QLogic Fibre Channel y los cables, supera los 16.000 euros. Por contraste, el sistema AIX100 iSCSI, formado por el AIX100i con SAI APC, tiene un precio en torno a los 12.750 euros. No son grandes diferencias, pero hay que tener en cuenta que se incrementa con cada servidor que se incorpora al sistema.

4.RAID '' 4 '' Y RAID '' 5 ''

RAID '' 4 ''

Conocido como IDA (acceso independiente con discos dedicados a la paridad) usa división a nivel de bloques con un disco de paridad dedicado. Necesita un mínimo de 3 discos físicos. El RAID 4 es parecido al RAID 3 excepto porque divide a nivel de bloques en lugar de a nivel de bytes. Esto permite que cada miembro del conjunto funcione independientemente cuando se solicita un único bloque. Si la controladora de disco lo permite, un conjunto RAID 4 puede servir varias peticiones de lectura simultáneamente. En principio también sería posible servir varias peticiones de escritura simultáneamente, pero al estar toda la información de paridad en un solo disco, éste se convertiría en el cuello de botella del conjunto.

RAID '' 5 ''

RAID 5, también denominada "paridad", es un método de detección de errores que permite detectar y corregir errores que se producen en las transmisiones de datos a través de la realización de comprobaciones específicas de los bloques de datos de una banda. En caso de producirse el fallo de una sola unidad, la información de esa unidad se podrá volver a crear a partir del análisis de la información de paridad y de los datos restantes. Esta información permite que el sistema genere los bits de los datos perdidos.

El nivel 5 de RAID incorpora la creación de bandas de datos. En una matriz RAID 5 con tres o más unidades, los datos y la paridad se distribuyen por todas las unidades. Los datos se procesan en dos unidades y la información de paridad se almacena en la tercera. En caso de pérdida de una de las unidades de datos, la información de paridad garantiza la nueva creación de los datos perdidos.

El nivel 5 de RAID combina un buen rendimiento con tolerancia a fallos, alta capacidad y eficacia de almacenamiento. Debido a la necesidad del sistema de calcular la información de paridad durante la actividad de escritura, el nivel 5 de RAID es más adecuado para situaciones en las que la actividad de lectura es muy superior a la de escritura. (En los casos en los que la actividad de escritura es superior, RAID 1 constituye probablemente la mejor solución).

RAID 5 aumenta la capacidad virtual del medio ya que las tres unidades aparecen como una única unidad virtual. Por ejemplo, si la capacidad del medio es de dos gigabytes, normalmente se necesitarían dos cintas de división para realizar una copia de seguridad de cuatro gigabytes. No obstante, con RAID 5, puede almacenar los mismos cuatro gigabytes en un medio virtual sin dividir. Si está utilizando tres unidades con RAID 5, la capacidad de almacenamiento se duplicará. Si está utilizando cinco unidades con RAID 5, la capacidad de almacenamiento se cuadruplicará.

3.SERVIDORES NAS

  1.NAS DE 1 DISCO DURO

• Modelo:QNAP TS-121
• Fabricado:QNAP
• Precio:219,14e
• Características :



2.NAS DE 2 DISCO DUROS

Modelo:ICY BOX NAS6220-B

Fabricado:ICY BOX

Precio:174,09

Características:

3.NAS DE 4 DISCO DUROS



Modelo:Thecus N4200ECO
Fabricado:Thecus
Precio:€367.22
Características:

        4.NAS DE 16 DISCOS DUROS

           Modelo:Thecus N16000

           Fabricado:Thecus

         Precio:€4,325.75

         Características:

2.INSTALAR UN RAID '0' Y RAID '1' POR SOFTWARE

INSTALAR UN RAID '0' Y RAID '1' POR SOFTWARE

RAID '' 0 ''

1. Debemos acceder al administrador de discos y convertir los discos duros que vayamos a utilizar en discos dinámicos.


2. Seleccionamos los discos a convertir en dinámicos:


3. Una vez realizada la conversión debemos hacer click derecho sobre uno de los discos duros y seleccionar la opción “Nuevo volumen seccionado” del menú.





4. Aparecerá la ventana del asistente de nuevos volúmenes seccionados donde debemos indicarle que discos queremos utilizar para el raid 0. Tienen que ser dos discos obligatoriamente.

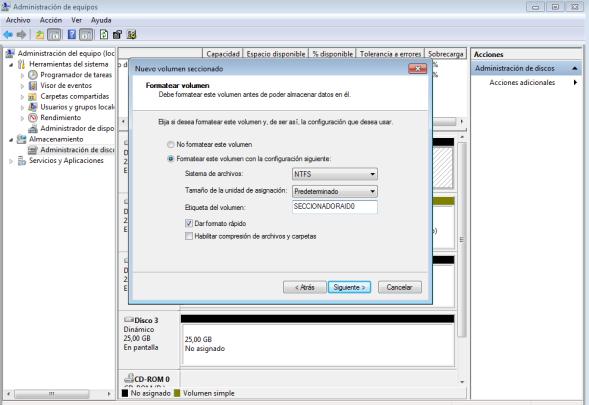

5. A partir de aquí es como si estuviéramos creando una partición normal de un disco básico. Debemos seleccionar la letra de la unidad, el sistema de archivos y la etiqueta del volumen.





6. Al final del proceso, en la ventana de “Equipo” tendremos un disco del tamaño que suman ambos discos. En este caso 25 + 25 Gigabytes.





RAID '' 1 ''

1. Primero debemos acceder al administrador de discos y hacer click derecho sobre el disco duro del que se creara el reflejo. En este caso crearemos un reflejo del disco duro donde está instalado el sistema operativo.







2. Seleccionamos el disco donde crear el reflejo del disco seleccionado arriba.





3. El asistente comenzara pidiendo permiso para convertir los discos básicos en dinámicos. Debemos aceptar la petición para continuar con el asistente.





4. El proceso comenzara y se sincronizaran ambos discos, se mostrara el tanto por cierto completado.





5. Al final del proceso los discos duros estarán sincronizados entre si y tendrán el mismo contenido.



1.MEMORY STICK

FORMATOS DE MEMORY STICK

Memory stick:

Es un formato de tarjeta de memoria comercializado por Sony en octubre de 1998.

El término también se utiliza para definir la familia entera de los dispositivos de memoria (Memory Stick).

Capacidad de almacenamiento de los 4 MB hasta los 128 MB.

Velocidades de transferencia Estándar:

 Velocidad Máxima de escritura: 14,4 Mbit/s (1,8 MB/s) * Velocidad Máxima de lectura: 19,6 Mbit/s (2,5 MB/s)

Factor de Forma:

* Estándar: 50,0 mm (ancho) × 21,5 mm (alto) × 2,8 mm (grosor)

 Memory Stick Pro:

Una versión posterior que permite una mayor capacidad de almacenamieno y velocidades de trasferencia de archivos más altas

 Tienen una capacidad máxima de 32 GB.

 Tienen un tamaño de 31 × 20 × 1,6 mm.

Velocidad de transferencia de los Pro:

* Transferencia: 160 Mbit/s (20 MB/s) * Velocidad Mínima de escritura: 15 Mbit/s

Memory Stick Pro Duo:

Tiene una serie nueva que permite mayor velocidad de lectura y transferencia.

Capacidad máxima de 32GB

Velocidad de transferencia de los Pro:

* Transferencia: 160 Mbit/s (20 MB/s) * Velocidad Mínima de escritura: 15 Mbit/s

Dúo: 31,0 mm (ancho) × 20,0 mm (alto) × 1,6 mm (grosor)

Memory Stick Pro-HG Duo:

Es una versión de menor tamaño que el Memory Stick.

Capacidad máxima 32GB

Velocidad teórica de 480 Mbit/s (tres veces más rápidas que las PRO) y una velocidad de escritura de 120 Mbit/s.

Dúo: 31,0 mm (ancho) × 20,0 mm (alto) × 1,6 mm (grosor)

Memory Stick micro:

Es de tamaño similar a una microSD card y muy empleada en teléfonos móviles.

Capacidad máxima de 64GB.

Mide  15 × 11 × 1 milímetros

Velocidad de escritura de clase 10 y a la velocidad de lectura de hasta 40 MB/s.
